Cuando se trata del funcionamiento eficiente de los sistemas eléctricos, es fundamental comprender la pérdida de energía en los paquetes de cables aéreos (ABC). Como proveedor líder de paquetes de cables aéreos, he visto de primera mano el impacto que los cálculos precisos de pérdida de energía pueden tener en el rendimiento general y la rentabilidad de las redes eléctricas. En este blog, lo guiaré a través de los factores y métodos clave para calcular la pérdida de energía en un paquete de cables aéreos.
1. Conceptos básicos del paquete de cables aéreos
El cable incluido aéreo es un tipo de cable eléctrico diseñado para la distribución aérea de energía. Consiste en múltiples conductores aislados agrupados, lo que proporciona varias ventajas sobre los conductores desnudos tradicionales, como requisitos de derecho de paso reducidos, menor riesgo de cortocircuitos debido a objetos extraños y atractivo estético mejorado.
2. Factores que afectan la pérdida de energía en paquetes de cables aéreos
2.1 Resistencia
La resistencia es uno de los principales factores que contribuyen a la pérdida de energía en ABC. Según la ley de Ohm, la pérdida de potencia (P) debida a la resistencia (R) en un cable que transporta corriente (I) se puede calcular mediante la fórmula (P = I^{2}R). La resistencia del cable depende de varios factores:
- Material: La resistividad ((\rho)) del material conductor juega un papel importante. El cobre tiene una resistividad menor en comparación con el aluminio, lo que significa que para la misma sección transversal y longitud, un cable de cobre tendrá menor resistencia y, por lo tanto, menor pérdida de energía.
- Área de sección transversal: Un área de sección transversal más grande (A) del conductor da como resultado una resistencia más baja. La resistencia de un conductor viene dada por la fórmula (R=\rho\frac{l}{A}), donde (l) es la longitud del cable.
- Temperatura: La resistividad de la mayoría de los materiales conductores aumenta con la temperatura. A medida que el cable se calienta debido al flujo de corriente, su resistencia aumenta, lo que provoca una mayor pérdida de energía.
2.2 Reactancia
Además de la resistencia, la reactancia también contribuye a la pérdida de potencia en ABC. La reactancia se divide en reactancia inductiva ((X_{L})) y reactancia capacitiva ((X_{C})).
- Reactancia inductiva: Cuando la corriente fluye a través de un conductor, crea un campo magnético a su alrededor. La interacción entre el campo magnético y la corriente da como resultado una reactancia inductiva. La reactancia inductiva (X_{L}=2\pi fL), donde (f) es la frecuencia de la corriente alterna y (L) es la inductancia del cable.
- Reactancia capacitiva: El aislamiento entre los conductores en un ABC actúa como un condensador. La reactancia capacitiva (X_{C}=\frac{1}{2\pi fC}), donde (C) es la capacitancia del cable.
La impedancia total ((Z)) del cable viene dada por (Z=\sqrt{R^{2}+(X_{L}-X_{C})^{2}}), y la pérdida de potencia debida a la impedancia se puede calcular usando (P = I^{2}Z).
2.3 Corriente de carga
La magnitud de la corriente de carga que fluye a través del cable tiene un impacto directo en la pérdida de energía. Según la fórmula (P = I^{2}R), la pérdida de potencia es proporcional al cuadrado de la corriente. Por lo tanto, corrientes de carga más altas provocan pérdidas de potencia significativamente mayores.
3. Métodos para calcular la pérdida de energía
3.1 Cálculo de pérdida de energía CC
En un circuito de CC, la pérdida de potencia es relativamente sencilla de calcular. Usando la fórmula (P = I^{2}R), primero debemos determinar la resistencia del cable.
Por ejemplo, si tenemos un ABC de aluminio con una resistividad (\rho = 2,82\times10^{-8}\Omega m), una longitud (l = 1000 m) y un área de sección transversal (A=50 mm^{2}=50\times10^{-6}m^{2}), la resistencia (R=\rho\frac{l}{A}=2,82\times10^{-8}\times\frac{1000}{50\times10^{-6}} = 0,564\Omega).
Si la corriente de carga (I = 50 A), entonces la pérdida de energía (P = I^{2}R=(50)^{2}\times0.564 = 1410W).
3.2 Cálculo de pérdida de energía CA
En un circuito de CA, debemos considerar tanto la resistencia como la reactancia.
- Paso 1: Calcula la impedancia
Primero, calculamos la reactancia inductiva y capacitiva. Para un ABC típico, los valores de inductancia y capacitancia se pueden obtener de las hojas de datos de los fabricantes de cables. Supongamos que para un ABC particular, (R = 0,5\Omega), (X_{L}=0,2\Omega) y (X_{C}=0,1\Omega). Entonces la impedancia (Z=\sqrt{R^{2}+(X_{L}-X_{C})^{2}}=\sqrt{(0.5)^{2}+(0.2 - 0.1)^{2}}=\sqrt{0.25 + 0.01}=\sqrt{0.26}\approx0.51\Omega). - Paso 2: Calcule la pérdida de energía
Si la corriente de carga (I = 40 A), entonces la pérdida de energía (P = I^{2}Z=(40)^{2}\times0.51 = 816W).
4. Importancia de un cálculo preciso de la pérdida de energía
4.1 Costo - Eficiencia
Los cálculos precisos de pérdida de energía ayudan a determinar el tamaño y tipo de cable más rentable para una aplicación determinada. Al minimizar la pérdida de energía, podemos reducir el consumo de energía y reducir las facturas de electricidad a largo plazo.
4.2 Confiabilidad del sistema
Las pérdidas de potencia elevadas pueden provocar un sobrecalentamiento del cable, lo que puede provocar una degradación del aislamiento y, en última instancia, un fallo del cable. Al calcular la pérdida de energía con precisión, podemos garantizar que el cable funcione dentro de sus límites de temperatura seguros, mejorando la confiabilidad general del sistema eléctrico.
5. Otros cables relacionados

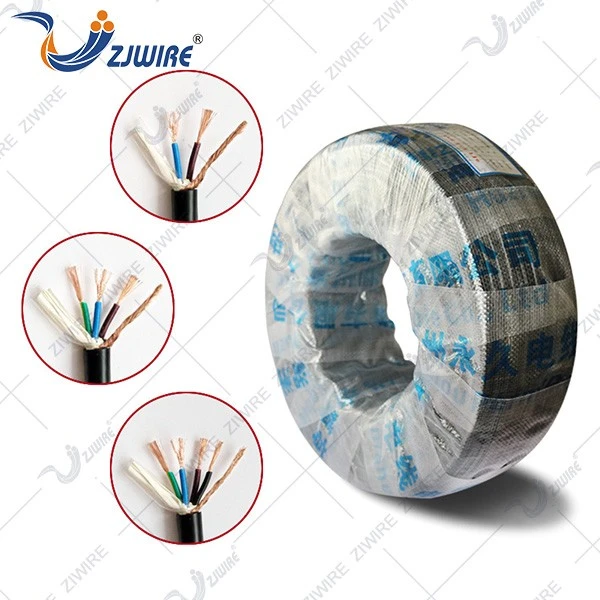

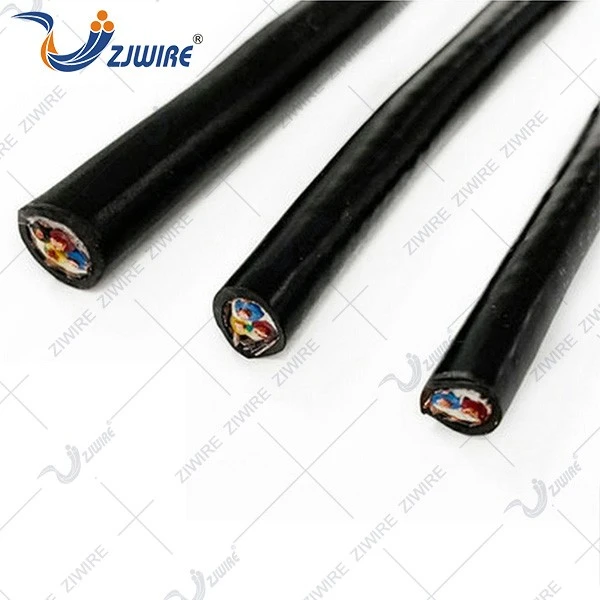

Si está interesado en otro tipo de cables, también ofrecemosCable TRVVP,DJYPVP, yCable RVSP. Estos cables tienen sus propias características y aplicaciones únicas, y comprender sus cálculos de pérdida de energía también puede resultar beneficioso para sus proyectos eléctricos.
6. Conclusión
Calcular la pérdida de energía en paquetes de cables aéreos es una tarea compleja pero esencial para el funcionamiento eficiente y confiable de los sistemas eléctricos. Al considerar factores como la resistencia, la reactancia y la corriente de carga, y utilizar los métodos de cálculo adecuados, podemos tomar decisiones informadas sobre la selección de cables y el diseño del sistema.
Como proveedor confiable de paquetes de cables aéreos, estamos comprometidos a brindar productos de alta calidad y soporte técnico para ayudarlo a optimizar sus redes eléctricas. Si está interesado en comprar nuestro paquete de cables aéreos o necesita más ayuda con los cálculos de pérdida de energía, no dude en contactarnos para una discusión detallada y una negociación de adquisiciones.
Referencias
- Grover, FW (1946). Cálculos de inductancia: fórmulas y tablas de trabajo. Publicaciones de Dover.
- Stevenson, WD (1982). Elementos del análisis de sistemas eléctricos. McGraw-Hill.
- Instituto de Investigaciones en Energía Eléctrica (EPRI). (Varios años). Informes de tecnología de cables de alimentación.
